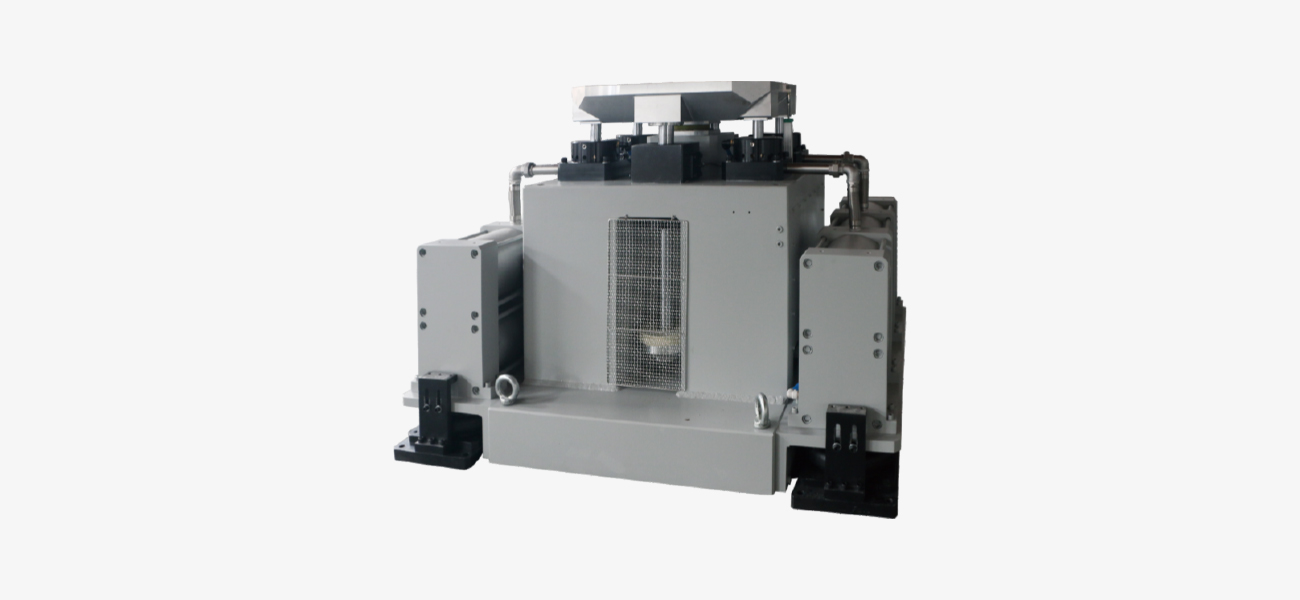

SY36气压式双向垂直冲击试验系列
加压式气动双向垂直冲击台，采用气体加压，在有限的行程内可实现向下及向上的冲击试验，避免了油液对设备周边的环境污染。加压式气动双向冲击试验台，模拟各类军工产品，电子产品在实际使用和包装运输过程中所受的冲击环境，考核产品在冲击环境下功能的可靠性和结构的完好性，并为不能倒置的试品提供垂直向上的冲击试验。本系列冲击台向下可进行半正弦波、后峰锯齿波、梯形波等经典的冲击试验，向上可实现半正弦波冲击试验，并可完成向下向上的碰撞试验。
型号 参数 | SY36-8 | SY36-10 | SY36-12 | SY36-15 | SY36-18 | ||||||||||
| 400 | 500 | 600 | 800 | 1000 | |||||||||||
| 台面尺寸(mm) | 800×800 | 1000×1000 | 1200×1200 | 1500×1500 | 1800×1800 | ||||||||||
| 垂直向下冲击试验参数 | |||||||||||||||
| 冲击波形 | 半正弦 | 后峰锯齿 | 梯形 | 半正弦 | 后峰锯齿 | 梯形 | 半正弦 | 后峰锯齿 | 梯形 | 半正弦 | 后峰锯齿 | 梯形 | 半正弦 | 后峰锯齿 | 梯形 |
| 峰值加速度(m/s²) | 100~3500 | 150~1000 | 150~400 | 100~3000 | 150~1000 | 150~400 | 100~2500 | 150~700 | 150~300 | 100~600 | 150~700 | 150~300 | 150~600 | 150~700 | 150~300 |
| 脉冲持续时间(ms) | 40~3 | 18~6 | 25~6 | 40~3.5 | 18~6 | 25~6 | 30~4 | 18~6 | 25~6 | 40~3 | 18~6 | 25~6 | 20~5 | 18~6 | 20~6 |
| 最大速度变化量(空载)(m/s) | 8.2 | 7.8 | 7.6 | 3.5 | 3.5 | ||||||||||
| 最大速度变化量(满载)(m/s) | 7 | 6.5 | 6 | 3 | 3 | ||||||||||
| 垂直向上冲击试验参数 | |||||||||||||||
| 峰值加速度(m/s²) | 150~1800 | 150~1600 | 150~1300 | 150~600 | 150~600 | ||||||||||
| 脉冲持续时间(ms) | 40~3.5 | 40~4 | 30~4.5 | 20~6 | 20~6 | ||||||||||
| 最大速度变化量(空载)(m/s) | 4.1 | 3.8 | 3.8 | 3.6 | 3.6 | ||||||||||
| 最大速度变化量(满载)(m/s) | 3.5 | 3.3 | 3.3 | 3.2 | 3.2 | ||||||||||
| 外形尺寸(L×X×H:mm) | 1660×1450×1290 | 1700×1550×1310 | 1850×1600×1350 | 2400×1800×1460 | 2550×2000×1480 | ||||||||||
| 台体重量(kg) | 6900 | 8600 | 11600 | 14300 | 18500 | ||||||||||
| 电源电压 | 三相380V，50/60Hz | ||||||||||||||
| 使用标准 | ISO GB/T2423.5 GB/T2423.6 GB/T2423.6 GJB150.18 GJB360 IEC68-2-27 IEC68-2-29 JJG497-200 | ||||||||||||||
| 备注 | 可根据用户的特殊指标要求定制。 | ||||||||||||||
