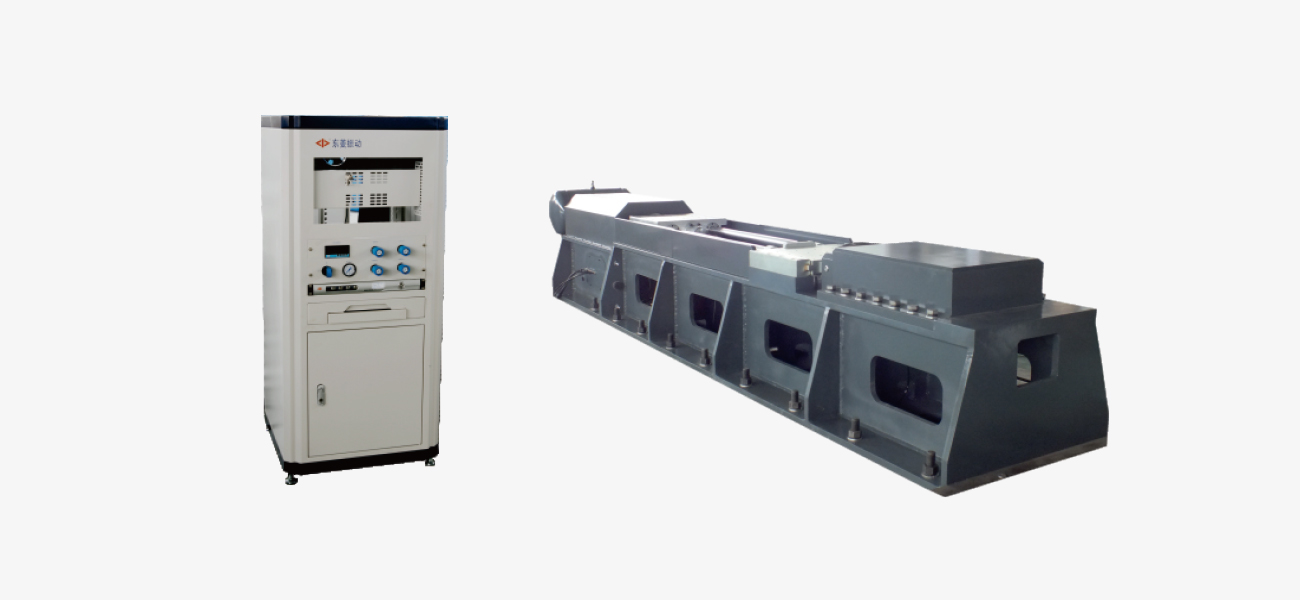

SY14H气动式水平冲击响应谱试验系列
气动式水平冲击响应谱试验机，主要用于测量和确定航天、航空、武器装备、电工电子产品或包装、装卸过程中遭受冲击环境。用时域冲击谱型、频域分析谱型来描述试品抗冲击性能。考核试品在冲击环境下功能的可靠性和结构的完好性。
型号 参数 | SY14H-50 | SY14H-100 | SY14H-200 |
| 台面尺寸(mm) | 500×500 | 600×600 | 900×900 |
| 相应频率范围(Hz) | 100~10000 | 100~10000 | 100~5000 |
| 分析频率范围(Hz) | 10~10000 | 10~10000 | 10~10000 |
| 最大响应速度(m/S²) | 120000 | 120000 | 80000 |
| 拐点频率范围（Hz） | 600~1200 | 600~1200 | 500~1000 |
| 斜率(dB/Oct) | 6~9 | 6~9 | 6~9 |
| 外形尺寸(LxWxH:mm) | 4500×850×700 | 4500×850×700 | 5000×1320×650 |
| 台体重量（kg） | 3200 | 3500 | 6500 |
| 气源 | 0.8MPa 0.6m³/min | ||
| 电源电压 | 三相380V，50/60Hz | ||
| 控制柜型号(L×w×H:mm) | SCL | ||
| 控制柜尺寸(L×W×H:mm) | 670×600×1300 | ||
| 工作环境 | 温度范围：0℃~40℃ 湿度范围：≤80%(不结露) | ||
