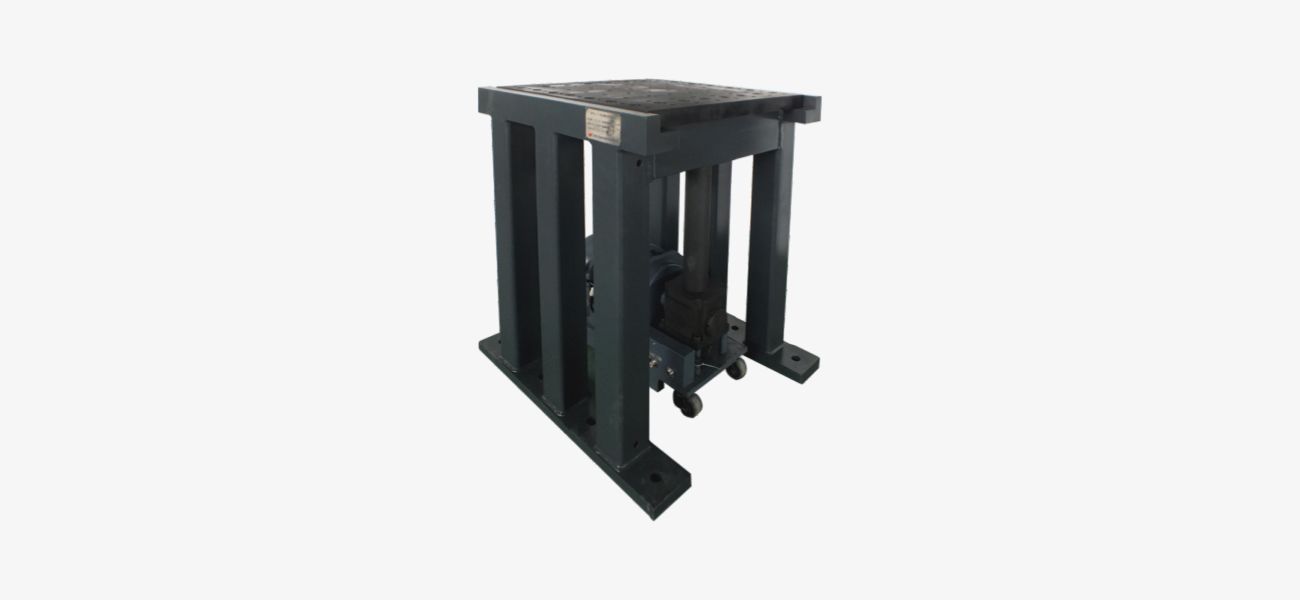

SY14V气动式垂直冲击响应谱试验系列
气动式垂直冲击响应谱试验机，通过空气炮驱动，推动弹丸对响应板进行冲击。主要用于测量和确定航天、航空、武器装备、电工电子产品或包装、装卸过程中遭受冲击环境。用时域冲击谱型、频域分析谱型来描述试品抗冲击性能。考核试品在冲击环境下功能的可靠性和结构的完好性。冲击响应谱是一系列固有频率不同的单自由度线性系统受到同一冲击激励响应的总结果。产品受冲击作用，其冲击响应的最大值意味着产品出现最大应力，因此冲击响应谱试验机能更好地模拟真实环境中所遭受的冲击波及冲击能量。
型号 参数 | SY14V-100 | SY14V-200 | SY14V-400 |
| 额度负载 | 100 | 200 | 400 |
| 台面尺寸(mm) | 600×600 | 900×900 | 1200×1200 |
| 相应频率范围(Hz) | 100~5000 | 100~5000 | 100~5000 |
| 分析频率范围(Hz) | 10~10000 | 10~10000 | 10~10000 |
| 最大响应速度(m/S²) | 120000 | 80000 | 50000 |
| 拐点频率范围（Hz） | 600~1500 | 600~1200 | 600~1000 |
| 斜率(dB/Oct) | 6~9 | 6~9 | 6~9 |
| 外形尺寸(LxWxH:mm) | 1000×700×1200 | 1500×1000×1200 | 2000×1300×1200 |
| 台体重量（kg） | 1000 | 1300 | 1800 |
| 气源 | 0.8MPa 0.6m³/min | ||
| 电源电压 | 三相380V，50/60Hz | ||
| 控制柜型号 | SCL | ||
| 控制柜尺寸(L×W×H:mm) | 670×600×1420 | ||
| 工作环境 | 温度范围：0℃~40℃ 湿度范围：≤80%(不结露) | ||
