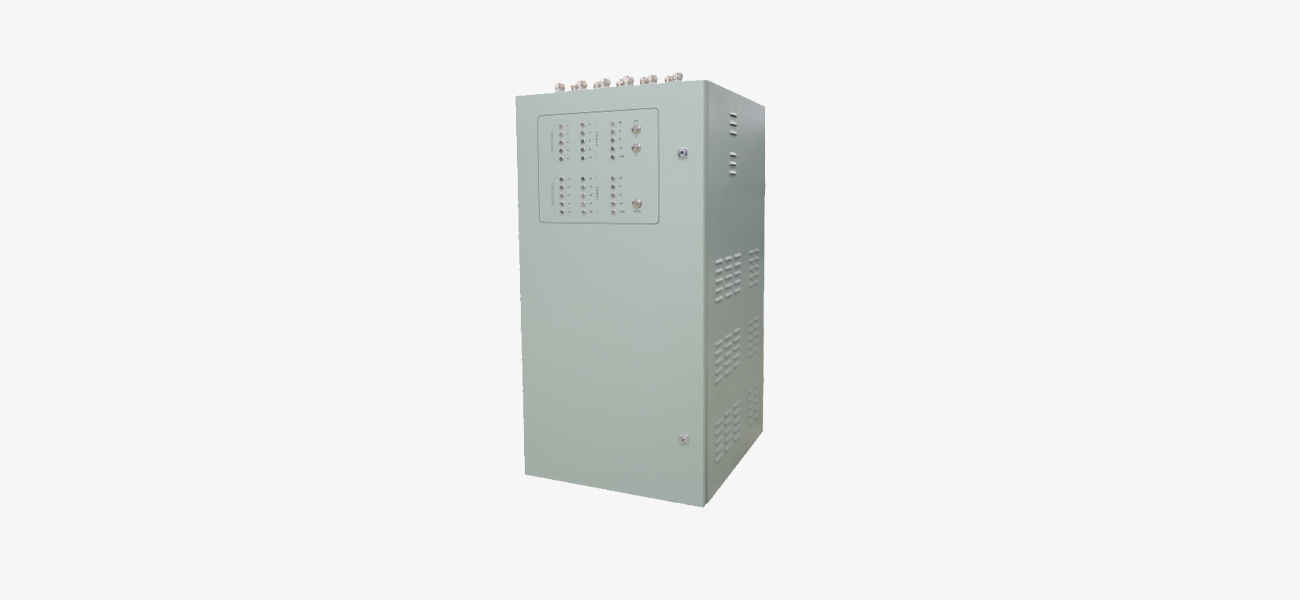

控制柜主要由DSP控制器、反馈信号调理模块、控制信号调理模块、功率放大器等组成。同时根据不同适用场合要求，提供控制系统定制化的服务。
控制系统
控制系统主要器件功能
● DSP控制器：运行控制程序。
● 反馈信号调理模块：对尾插反馈传感器的信号进行放大、滤波模数转换处理，并将信号传输至DSP控制器。
● 控制信号调理模块：对DSP输出的控制信号进行数模转换、滤波处理，并将信号传输至功率放大器。
● 功率放大器：将控制信号进行放大，输出至电磁作动器，驱动其产生相应的控制力。
| 项目 | CC3000 | CC8000 | CC010K |
| 输出功率 | 3.5kW | 8kW | 10kW |
| 带通滤波器 | 5-315Hz | 5-315Hz | 5-315Hz |
| 输入电源 | 三相三线制380V/6A | 三相三线制380V/12A | 三相三线制380V/15A |
| 外型尺寸(L×X×H:mm) | 600×500×400 | 600×500×1000 | 500×400×1100 |
| 功率放大器 | AVC500 | AVC500 | AVC500 |
| 系统总重 | 135kg | 250kg | 300kg |
| 可控作动器 | 8 | 20 | 20 |
