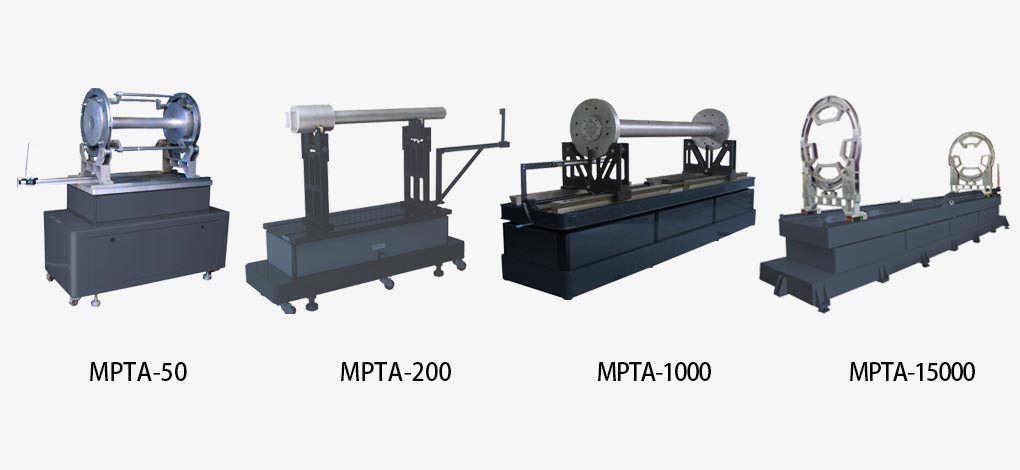

MPTA系列弹箭质量、质心测量台
质量、质心测量采用多支撑点测量方法，在同一测量台上同时测量产品的质量、三个方向的质心位置。系统测量台主要针对圆柱形、圆椎形类弹箭产品。
● 采用多支撑点测量方法，测量系统对调平要求不高，只需要在设备安装时进行一次调平工序，以后测量时不需要进行调平，使用方便。
● 台面上设计了直线导轨，两个托架不仅可以非常灵活地前后移动，而且定位精度高。试件可以安装在托架上的任意位置，安装灵活方便。
● 安装托架可以上下，左右调节，方便大范围直径试件和锥形���件的安装。左右托架位置用丝杠调整，可以非常轻松进行圆锥型试件在托架上的调平。
● 测量台采用了高精度的标校件，可以精确对传感器位置和系统精度进行标定考核，实现设备的自校准。
● 产品一次吊装，可以测量质量、质心和质偏。测量时只需转动试件到 0°、90°、180°、270°四个位置，中间不需要任何操作，测量时间短、效率高、劳动强度小。
质量、质心测量台规格表（标准系列）
| 型号 | MPTA-1 | MPTA-5 | MPTA-10 | MPTA-50 | MPTA-100 | MPTA-200 | MPTA-500 |
|---|---|---|---|---|---|---|---|
| 质量范围(kg) | 0.1~1 | 0.5~5 | 1~10 | 10~50 | 20~100 | 50~200 | 100~500 |
| 质量误差(g) | ±0.5 | ±1 | ±2 | ±10 | ±20 | ±50 | ±150 |
| 径向测量误差(mm) | ±0.5 | ±1 | ±2 | ±10 | ±20 | ±50 | ±150 |
| 纵向测量误差(mm) | ±0.03 | ±0.03 | ±0.03 | ±0.03 | ±0.05 | ±0.05 | ±0.05 |
| 径向灵敏度(g·cm) | 0.30 | 0.75 | 1.5 | 15 | 50 | 125 | 250 |
| 纵向灵敏度(g·cm) | 1.5 | 2.4 | 5.0 | 100 | 200 | 750 | 1500 |
| 卸载方式 | 手动 | 手动 | 手动 | 手动 | 手动 | 自动/手动 | 自动 |
| 平台参考尺寸(mm) | 200x100 | 350x150 | 350x150 | 520x300 | 1200x400 | 1600x400 | 2500x500 |
| 设备参考重量(kg) | 10 | 60 | 60 | 80 | 150 | 200 | 350 |
| 型号 | MPTA-1000 | MPTA-2000 | MPTA-3000 | MPTA-5000 | MPTA-10000 |
|---|---|---|---|---|---|
| 质量范围(kg) | 200~1000 | 300~2000 | 500~3000 | 800~5000 | 2000~10000 |
| 质量误差(g) | ±500 | ±1000 | ±1500 | ±2500 | ±5000 |
| 径向测量误差(mm) | ±0.1 | ±0.1 | ±0.2 | ±0.2 | ±0.2 |
| 纵向测量误差(mm) | ±0.5 | ±1.0 | ±1.2 | ±1.6 | ±2.5 |
| 径向灵敏度(g·cm) | 1.0 | 1.5 | 5.0 | 8.0 | 20 |
| 纵向灵敏度(g·cm) | 12 | 30 | 60 | 120 | 500 |
| 卸载方式 | 自动 | 自动 | 自动 | 自动 | 自动 |
| 平台参考尺寸(mm) | 3000x600 | 3500x800 | 4000x900 | 400x900 | 5500x1000 |
| 设备参考重量(kg) | 1200 | 1800 | 2200 | 2200 | 3500 |
高精度系列：
采用电子天平，具有更高的测量精度，量程200kg以下均可以采用高精度系列。径向质心测量误差小于0.02mm，纵向质心测量误差小于0.05mm。
